HV-DC Prüfsysteme
Powerwolf-Produktfamilie

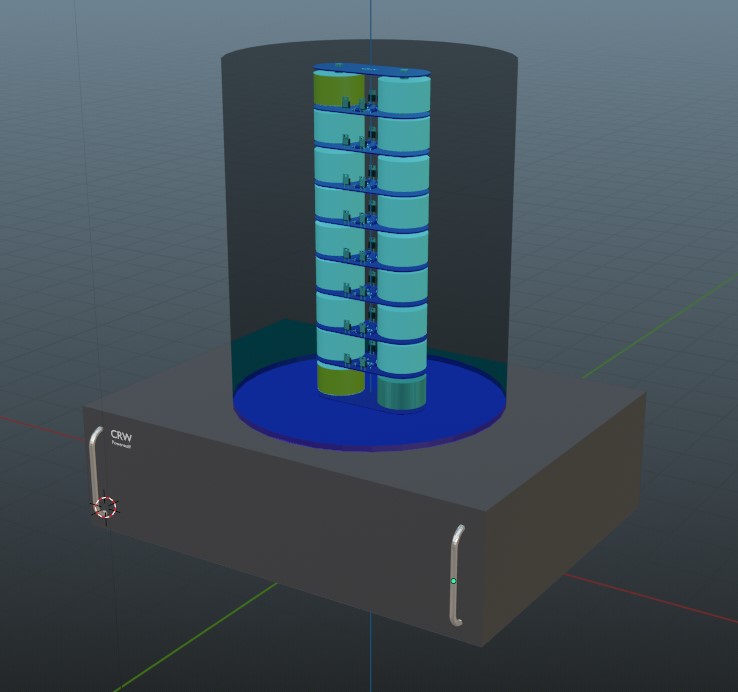

Die POWERWOLF Serie ist eine Familie von kompakten High Power DC-Generatoren nach dem Kaskaden Prinzip. Ein modularer Aufbau in offener oder geschlossener Bauweise deckt DC-Spannungen von 3 bis 30kV ab mit einer Leistung bis zu 5 kW.
Typische Anwendungen sind robuste Gleichspannungsversorgungen für Prüf- und Testzwecke für Kurzzeitprüfungen wie Stehspannungs- oder Durchschlagswertermittlung und Langzeitprüfungen, z.B. Lebensdauertests.
Spezifikationen:
- Ausgangsspannung 3…30kV, modular in Stufen von 3kV. (geregelt)
- Kurzschlussdetektion und Abschaltung
- Polarität: positiv oder negativ (umschaltbar durch Steckbrücken)
- Ausgänge: Messung Spannung (1:1000), Messung Strom (1A entspricht 10V)
- Schaltung: DC-Greinacher Kaskade
- Sicherheit: Entladeschalter und Kurzschlussabschaltung
- Ausgangsleistung: abhängig von der Ausgangsspannung, max. 5000 W, siehe Tabelle.
| Stufen | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Spannung Leerlauf kV | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 |
| Max. Leistung W | 850 | 1700 | 2550 | 3400 | 4250 | 5000 | 5000 | 5000 | 5000 | 5000 |
| Max. Strom A | 0,28 | 0,28 | 0,28 | 0,28 | 0,28 | 0,28 | 0,24 | 0,21 | 0,185 | 0,166 |
| Welligkeit: bei Nennstrom in V | 4 | 10 | 20 | 33 | 49 | 67 | 76 | 86 | 95 | 104 |
Anwendungsbeispiele
- Stehspannungstest
- 1000 Stunden Dauertest
- Step Test für Durchschlagsermittlung
- Ramp-Test
- Lebensdauer bzw. Alterungstests
- Teilentladungsmessung
- Erwärmungstest
